📌 전산 대응 | 랜 케이블 종류, 규격 정리 + 직접 제작 순서

랜 케이블

컴퓨터나 인터넷을 사용하기 위한 장비에 네트워크(인터넷) 연결을 위해서는

장비와 네트워크가 연결될 수 있는 선이 필요하다.

장비에 네트워크를 연결하는데 있어 가장 기본이 되는 랜 케이블에 대해 알아보자

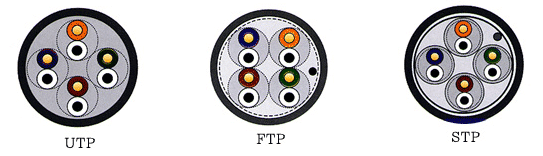

랜 케이블의 종류

생김새와 구조로 구분된다.

UTP, STP, FTP 케이블 총 3가지 종류 존재

UTP 케이블

UTP (unshielded twisted pair cable) 의 줄임말
이를 해석하면 쉴드가 없고 두 선이 한쌍으로 꼬여 있다는 케이블을 지칭

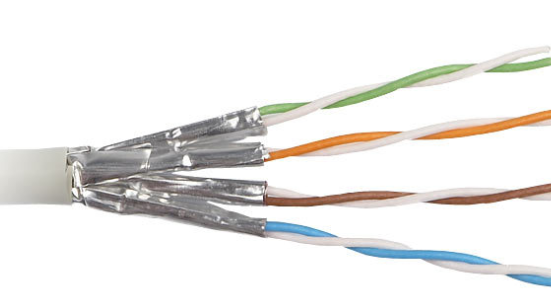

STP 케이블

STP (shielded twisted pair cable) 의 줄임말
이를 해석하면 알루미늄 호일, 편조 쉴드 등으로 둘러 쌓인 케이블을 지칭

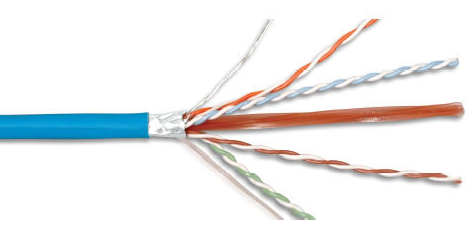

FTP 케이블

FTP (foiled twisted pair) 의 줄임말로
UTP 케이블과 다르게 8가닥의 케이블 말고도 접지선이라고 하는 선이 별도로 있고 외부의 전선 피복 안에 호일로 한번더 감싸져 있는 구조의 생김새를 가짐



케이블 구조별 용도

생김새와 구조로 구분되어 있지만 쓰이는 용도가 각기 다 다름



UTP

통상적으로 UTP는 보호 쉴드가 없고 2가닥씩 꼬여 상대적으로 낮은 금액으로 일반적인 가정집이나, 사무실에서 사용되곤 하는데 거의 대부분이 UTP 케이블로 네트워크가 구축 되어있다.



STP

STP는 UTP와 비슷한 구조를 가진것 같아 보이지만 겉에 코일이 한번더 감겨져있어 쉴드 역할을 해내어 UTP보다 높은 내구성을 자랑

특수하게 공장단지나 회사에서 네트워크망을 보다 튼튼하게 구축하기위해 사용된다.



FTP

FTP의 경우 STP에서는 코일만 한번더 감겨져 있지만 코일위에 철사직물로 한번더 감싸지게되어 튼튼하게 보호되는 형태를 말함



S-FTP

STP에서 더 나아가 신호간섭이나 구부러짐에 더 강하게 만든 구조는 S-FTP 라고 불리운다.



내구성 순서
UTP < STP < FTP < S-FTP



	내구성	용도	금액
UTP	낮음	가정용/일반사무실	저렴
FTP	UTP에서 보안	일반 사업장	저렴하지 않은 편
STP	높은 편	공장 또는 대규모 사업장	비싼 편



UTP 케이블 품질 구분

RJ-45

랜선은 랜 케이블에 RJ-45 라는 단자를 이용하여 네트워크망을 형성 한다.

네트워크란 본래 하나의 망과 망이 연결하여 서로 통신을 위해 구축이 되는데 여기서 속도를 체크해 품질을 구분한다.

이를 카테고리로 나누어 품질을 구분짓게 되는데 Cat.5 Cat.5E Cat.6 등으로 구분지어 품질을 구분한다.

이 품질을 결정하는데 조건이 존재하는데 용도별로 UTP, STP, FTP로 구분된다.

Cat.5

선의 꼬임만으로 외부 간섭 차단 되어 있어 내구성에 상대적으로 약함

속도는 최대 100Mbps 지원

제작이 쉬워 저렴한 금액을 가져 일반 가정집에 많이 사용된다, 하지만 기가비트지원이 되지않으므로 점점 사라지는 추세



Cat.5E

Cat.5 모델에 연선간의 간섭 (노이즈) 를 줄여 출시한 모델으로 기가비트를 지원한다.

Cat.5에서 속도를 개선하기위해 연선간 간섭을 줄인 모델

여기서 Cat.5 E 의 E 약자는 Enhanced 의 약자로 선의 꼬임강화 라는 의미를 가진다.

가장 많이 사용되는 모델



CAT.6

Cat.5E와 동일하게 기가비트를 지원하지만 차이점으로는 최대 250Mhz 대역폭을 가진다.

수치상만 두고 보았을 때, Cat.5 와 Cat.5E는 2배 이상의 성능 차이를 보인다.

내부 십자형 개제가 같이 들어가 있으며 이 개재가 삽입 됨으로써 외부 간섭으로부터 한번 더 보호한다.

제작과정이 다소 쉬운편이다, 주로 회사 서버 또는 전산망 네트워크 구축에 사용된다

가장 많이 사용되는 모델



CAT.7

은박쉴드로 보호되고 한번 더 편조 쉴드로 다시 감싸 외부 간섭을 완벽하게 차단한다.

최대 10Gbps 까지 지원하지만 현재까지는 일반 인터넷 서비스를 기가 비트 이상으로 서비스를 받는것은 일반적으로 불가해 특수한 환경을 가지는 장소에서만 제한적으로 사용된다.

600Mhz 이상 대역 폭을 가진다.

또한 제작 과정이 복잡한 탓에 상대적으로 높은 비용이 들고 사용할 수 있는 장비가 제한적이라 흔히 찾아 보기는 힘든 모델
